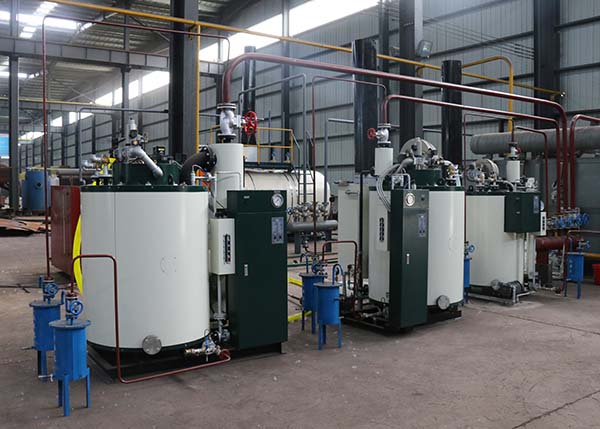

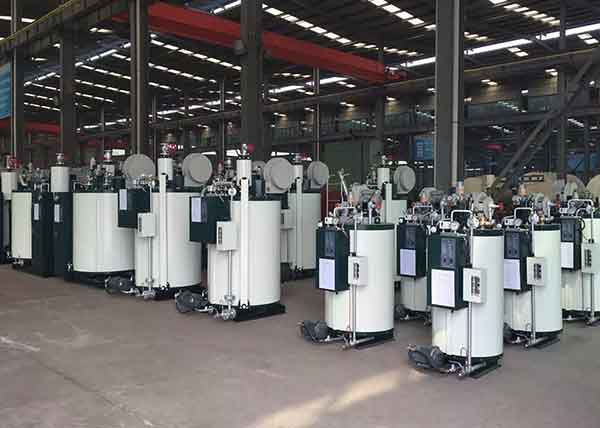

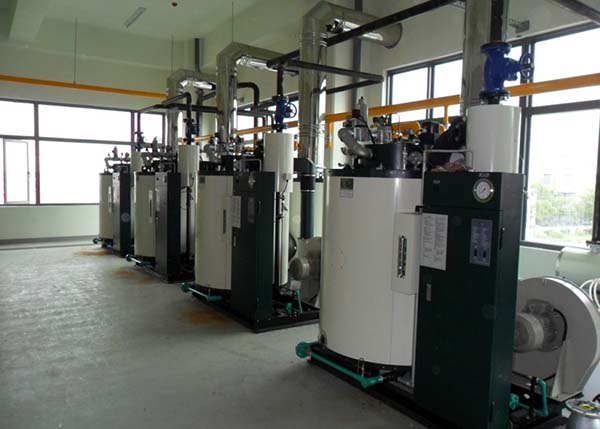

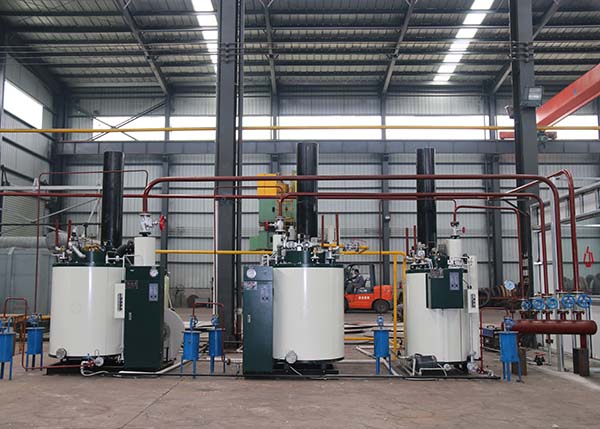

燃气贯流蒸汽锅炉是我公司现阶段制造的较大蒸顿的贯流蒸汽锅炉，它是由本体、汽水分离器、水泵、燃烧机等主体和配件组成，水管通常布置成内外两圈，管子与管子紧密相排或用纵鳍片相连，使受热面布置紧凑，水管采用了两端管口缩颈工艺，然后再将水管与上、下集箱焊接相连，水管的焊接和T型环缝的焊接采用二氧化碳全自动焊或半自动焊，大大减小了焊接应力，根据锅炉容量的大小，在局部区域增加了纵鳍片的布置，内圈水管靠炉膛侧的半周为辐射受热面，内圈管另外半周及外圈管靠炉膛侧的半周为对流受热面，锅炉水管布置成W型燃烧气体流程，这一设计大幅度增加了传热面积。
| 型号 | LSS0.1-0.7-Q | LSS0.2-0.7-Q | LSS0.3-0.7-Q | LSS0.5-0.7-Q |
| 额定蒸发量（Kg/h） | 100 | 200 | 300 | 500 |
| 理论供热量（Kcal/h） | 60000 | 120000 | 180000 | 300000 |
| 额定高压力（MPa） | 0.7 | 0.7 | 0.7 | 0.7 |
| 锅炉本体受热面积（㎡） | 2.8 | 3.8 | 5.7 | 8.21 |
| 锅炉容量（L） | 33 | 48 | 88 | 125 |
| 锅炉热效率（%） | 92—98 | 92—98 | 92—98 | 92—98 |
| 燃料消耗量（Nm³/h） | 7 | 14 | 21 | 35.2 |
| 本体设备电力（kw） | 1.0 | 1.0 | 1.35 | 2.45 |
| 给水入口管径（mm） | 15 | 15 | 20 | 25 |
| 蒸汽出口管径（mm） | 20 | 25 | 25 | 32 |
| 锅炉重量（Kg） | 366 | 470 | 720 | 1060 |
|
锅炉尺寸 长、宽、高 （mm） |
1020 711 1550 |
1154 788 1615 |
1477 915 1804 |
1481 1098 2115 |
| 型号 | LSS0.75-1.0-Q | LSS1-1.0-Q | LSS1.5-1.0-Q | LSS2-1.0-Q |
| 额定蒸发量（Kg/h） | 750 | 1000 | 1500 | 2000 |
| 额定发热量（Kcal/h） | 450000 | 600000 | 900000 | 1200000 |
| 额定高压力（Kgf/㎡） | 1.0 | 1.0 | 1.0 | 1.0 |
| 锅炉本体受热面积（㎡） | 10.77 | 12.58 | 12.58 | 15.86 |
| 锅炉容量（L） | 134 | 163 | 176 | 259 |
| 锅炉热效率（%） | 92—98 | 92—98 | 92—98 | 92—98 |
| 燃料消耗量（Nm³/h） | 52.5 | 73 | 109.5 | 146 |
| 本体设备电力（kw） | 3.2 | 3.9 | 11.4 | 11.4 |
| 给水入口管径（mm） | 25 | 25 | 40 | 40 |
| 蒸汽出口管径（mm） | 40 | 50 | 50 | 65 |
| 锅炉重量（Kg） | 1100 | 1690 | 2000 | 2690 |
|
锅炉尺寸 长、宽、高 （mm） |
1748 1152 2230 |
1890 1456 2222 |
1860 1910 2330 |
1958 1910 2400 |
备注：
1. 上述所有值，是以天然气（LNG）低位发热值8,400kcal/Nm³、城市煤气（CG）低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求，我公司可以提供其他特殊型号的锅炉。
