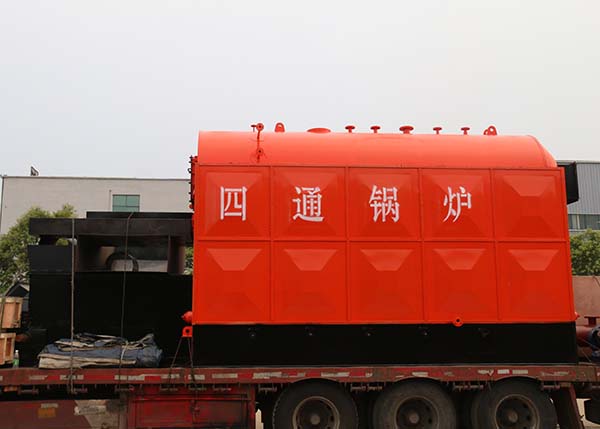

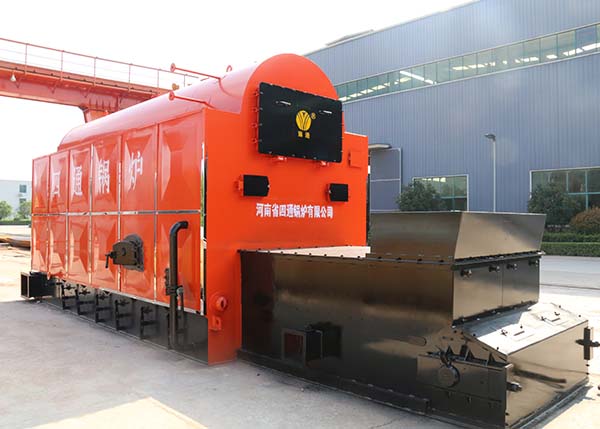

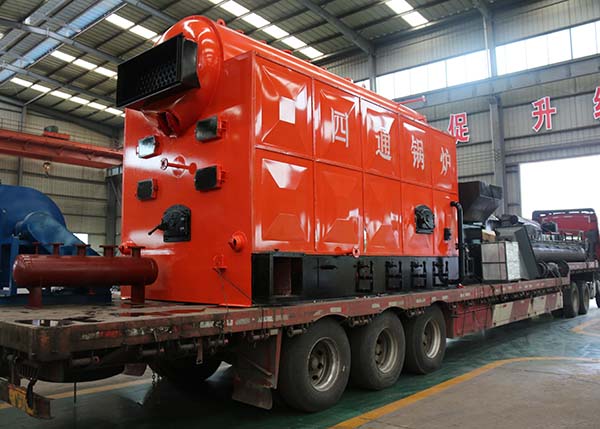

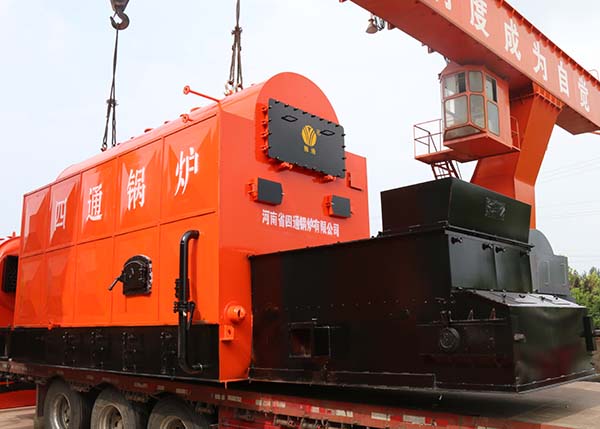

DZL快装链条炉排生物质锅炉
容量:2—20蒸吨
热效率:80—84%
适用燃料:秸秆稻壳等直燃燃料、成型生物质与生物质混合燃料
应用范围:供应工艺热水蒸汽、大众采暖、集中供热
产品简介:四通DZL型快装锅炉为单锅筒纵置式链条炉排卧式三回程水火管锅炉,适宜燃烧成型生物质燃料,也可纯燃煤或混燃煤与成型生物质燃料
产品介绍
DZL快装链条炉排生物质锅炉是一种卧式三回程水火管锅炉,在锅筒内布置螺纹烟管,炉膛左右两侧有水冷壁管,前后拱采用新型的节能炉拱,采用轻型小鳞片式链条炉排更有利于生物质燃料的燃烧,配有鼓风机、引风机进行机械通风,并装有出渣机实现自动出渣。
燃料自上煤斗落到炉排上,进入炉膛内燃烧,火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱,再由前烟箱折向锅筒内的螺纹烟管中,经过后烟箱进入省煤器,然后再由引风机抽引通过烟道至烟囱排入大气。
性能优势
1、通过将两侧集箱上的部分上升管拉向护膛,然后引入锅筒侧下方并辅以锅筒底部隔热整浇成型组成炉顶受热面,以新颖的炉膛结构成功解决了锅筒底部直接受高温火焰辐射,避免产生“鼓包”缺陷;
2、两翼烟道的设置,使烟气顺利进入前烟箱,使之前管板温度相同,避免因温度应力而产生管板裂纹;
3、锅筒内采用单回程螺纹烟管,强化了传热效果,同时螺纹烟管具有自清灰功能,避免了烟管内积灰;
4、锅炉前、后拱均采用了水冷壁管作支撑的整体浇注结构,形成永久拱。后拱低而长,出口段为反倾斜,前拱倾角45°与后拱相呼应,形成明显倒“α”火焰,有利于劣质煤的燃烧,煤种适应性强;
5、炉排侧密封结构设计先进合理,避免了侧密封卡炉排和炉排两侧布风不均匀而烧坏侧密封的缺陷。4t/h及以下锅炉采用侧密封冷加角铁筋板结构,6t/h以上锅炉采用接触式侧密封下密封结构;
6、炉排下面有独立调节风室,两侧进风;采用新型曲臂螺杆调节结构,从而使调风通风截面比达到,调节灵活,布风均匀。推拉式闸板清灰装置,闸板采用耐热铸铁精加工密封结构,从而有效防止二次燃烧变形和炉排漏风。
技术参数
型号 |
SZL2 |
SZL4 |
SZL6 |
SZL10 |
SZL15 |
SZL20 |
额定蒸发量(t/h) |
2 |
4 |
6 |
10 |
15 |
20 |
工作压力(Mpa) |
1.25/1.6 |
1.25/2.5 |
1.25/2.5 |
1.25/2.5 |
1.25/2.5 |
1.25/2.5 |
蒸汽温度(℃) |
194/225 |
194/225 |
194/225 |
194/225 |
194/225 |
204/225 |
给水温度(℃) |
20 |
20 |
20 |
20 |
20 |
20 |
炉排面积(㎡) |
3.22 |
6.72 |
7.52 |
11.8 |
18 |
23 |
热效率(%) |
79.55 |
78.82 |
79.5 |
80.2 |
82 |
82 |
锅炉重量(T) |
25 |
30 |
22.5 |
86.5 |
30 |
35 |
锅炉尺寸
长、宽、高
(mm)
|
5500
2350
3970 |
7730
2360
3520 |
6150
2840
3540 |
7853
3316
3524 |
10000
3200
3500 |
11000
3200
3500 |
备注:
1. 上述所有值,是以天然气(LNG)低位发热值8,400kcal/Nm³、城市煤气(CG)低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求,我公司可以提供其他特殊型号的锅炉。
